Tipo de disco Manual de productos de andamios

  • 2021-06-12 10:33:27

A.Product Introducción

Andamios de disco es un nuevo tipo de andamio , que se introdujo de Europa en los años 80, y es un producto mejorado después de la hebilla del tazón. andamio También se llama Sistema de andamios de DAISY DISC, inserte el sistema de andamios de disco, sistema de andamios de disco de ruedas, disco de hebilla Viejo Sistema, y ​​andamios de rayón, etc. El zócalo de andamio es un disco con 8 orificios, 4 grandes y 4 Pequeño.

Las barras transversales se insertan en 90 ° perpendicular al marco derivado en los pequeños orificios y las barras diagonales en los grandes amigos. La barra transversal también se puede insertar en el agujero grande, y el ángulo se puede ajustar dentro de 15 °. ampliamente utilizado en: Viaducto general y otros proyectos de puentes, proyectos de túneles, edificios de fábrica, torres elevadas de agua, centrales eléctricas, refinerías de aceite, etc. y Diseño de soporte de plantas especiales, también adecuado para puentes callejeros, ensayos de abundantes, estantes de almacenamiento, chimeneas, torres de agua y decoración interior y exterior, etapa de concierto grande, marco de fondo, soporte, soportes de visualización, marco de modelado, sistema de escalera, stands de competición deportiva y otros Proyectos.


B. composición del producto

Se compone principalmente de montantes, varillas horizontales, varillas inclinadas verticales, barras inclinadas horizontales, bases ajustables y soportes superiores ajustables, etc.

1 - RISER; 2 - Conexión de elevador TUBO; 3 - Riser Conector; 4 - Conexión Placa; 5 - PIN; 6 - CrossBar. 7-vertical inclinado vara; 8-Horizontal inclinado vara; 9-ajustable Base; 10-ajustable Soporte superior

C. Método de montaje


Morder el enchufe de la barra transversal en el disco de la posición vertical, luego inserte el pasador de bloqueo en el pequeño orificio del disco y asegúrelo con un martillo. A Connect t Los montantes, simplemente coloque uno en posición vertical sobre el manguito interior del otro vertical. Después de instalar la barra transversal y en posición vertical, el pasador de bloqueo de la varilla de inclinación se puede insertar en el orificio grande del disco, hacer que la barra transversal y la parte vertical forme una estructura triangular para fijar todo el sistema

D. El sistema configuró los requisitos.

1. Para Pared interior Soporte.

1). Cuando El sistema de soporte del disco se erige Encofrado Soporte, la altura de la erección ≤ 24m; cuando es mayor que 24m, it debería ser diseñado y calculado por separado.

2). Cuando El sistema de soporte del disco se configura como encofrado Soporte, el tamaño de la columna debería Se calcule de acuerdo con el plan de construcción y la varilla horizontal de la columna de longitud fija, el soporte superior ajustable y la base ajustable debería Insertar de acuerdo con la combinación de soporte Altura.

3). Cuando Erigiendo el salón completo Encofrado soporte de altura ≤ 8m, la distancia a paso ≤ 1.5m.

4). Cuando Erigiendo el hall completo Encofrado Soporte con altura ≥ 8m, la barra diagonal vertical debería Establecer en su totalidad, la distancia de paso de la barra horizontal ≤ 1.5m, y la barra diagonal de la capa horizontal debería Se establecerá cada 4-6 secciones a lo largo de la altura, y debería estar atado de manera confiable con la estructura circundante Viaje. Para Marco de molde de alto soporte independiente largo, la relación de la altura total del marco y el ancho del marco H / b debería No ser más 3.

5). La longitud del voladizo del soporte superior ajustable del encofrado Barra vertical del soporte que se extiende la barra horizontal superior ≤ 650mm, y la base ajustable insertada en la longitud de la varilla vertical ≥150mm (abajo); la distancia de paso de la varilla horizontal de la capa superior del estante debería ser reducido por un espaciado de hebilla de disco que El estándar Paso.

2.Por Exterior Paredes.

1). Cuando utilizando andamios de disco para erectar doble fila Andamios externos, la altura ≤ 24m, > 24m, debe ser diseñado adicionalmente y calculado. Los usuarios pueden elegir el tamaño geométrico del andamio de acuerdo con los requisitos de uso, y la distancia de paso de la barra transversal del collar de fase debería Be 2m, la distancia vertical de la barra vertical. Debería ser 1.5m o 1.8m, y debería no ser mayor 2.1m, y la distancia cruzada de la barra vertical. Debería ser 0.9m o 1.2m.

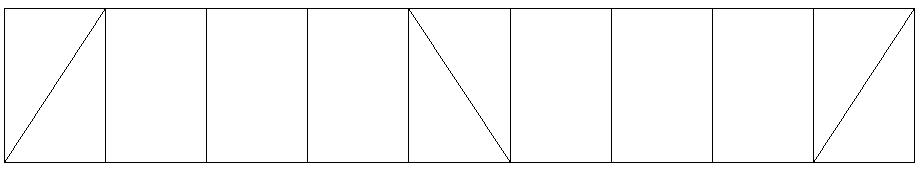

2). Barra diagonal o tijera Brace: una barra diagonal vertical debería ser establecido por cada 5 spans por piso a lo largo del exterior del marco longitudinalmente.


3). Los miembros de la pared de conexión deben usarse para soportar la tracción y la compresiva Cargas de barras rígidas, los miembros de la pared de conexión establecen dos pasos tres Spans.

4). cada paso de la capa de barra horizontal de doble fila andamio, cuando No hay una banda de rodadura enganchada u otra placa de andamio enganchada para fortalecer la rigidez de la capa horizontal, debería ser cada 5 span set horizontal inclinado varilla


E. Requisitos de embalaje

Todo tipo de productos debería Empaquetado de acuerdo con el nombre y las especificaciones de la clasificación paquete. cada paquete debería estar marcado con el nombre del producto, especificaciones, cantidad y otro contenido de la etiqueta

F. Requisitos de transporte

No se mezclen con sustancias corrosivas para el transporte.

Durante Transporte y carga y descarga, apretón y lanzamiento están estrictamente prohibidos para prevenir la deformación del producto y el daño.

G. requisitos de almacenamiento

productos debería Ser almacenado de acuerdo con el nombre Especificaciones.

El producto debería Se colocará en un lugar seco para evitar la erosión de los medios y la lluvia, la nieve, la inmersión del agua Daño.
